第一章 系統簡介

1.1、 系統概述：

    IDM 系統采用NetGuard為其網絡管理平臺，通過控制盤實現統一網管，網管可管理的項目有：

a． 查詢設置網絡主機狀態、網絡拓撲、工作狀況及總告警狀態

b． 查詢各盤卡類型、工作狀況及總告警狀態

c． 設置及查詢各支路E1告警屏蔽

d． 設置自動查詢功能

e． 設置及查詢4個E1時隙 DXC  連接分配

f． 設置及查詢30路插卡業務及N*64K業務

網管的整體框圖如下：



                       圖1

1.2、 硬件要求：

主機：  PC兼容機，串口必需完好；

CPU：   586以上；

內存：  64M以上；

顯存：   2MB以上；

顯示器： 17``彩顯；

硬盤：   2G以上；

操作系統：Window95/98/2000/xp

1.3、 與傳輸設備連接方式

網管計算機通過串口（COM1或COM2）與傳輸設備連接。示意圖(如圖2)

                            圖2

第二章  安裝部分

2.1  第一步：網管程序可通過光盤進行安裝，光盤下的文件如下：

圖3

2.1   雙擊網管所在目錄的“Setup.exe”,進入“Welcome” 對話框；單擊“Next”進入“User Information”對話框,在此對話框中填入您的名字與公司名字。如圖4

圖4

第三步：

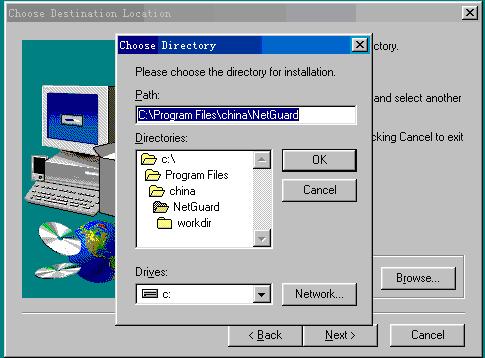

2.1 點擊“Next”,進入“Choose Destination Location”對話框，這時您可以通過點擊“Browse”按鈕選擇程序所要安裝的目錄（默認目錄為“C：\Program Files\china\NetGuard”），如圖5

圖5

2.4  第四步：在您選擇好目錄后，請單擊“Next”進入“Select Program Folder”對話框（這時估計要等待一點時間），在此您最好使用默認設置，直接點擊“Next”進入“Start Copying Files”對話框；直接點“Next”進入安裝程序（這里需要一點時間），如圖6。

圖6

2.5         第五步：安裝完后，在彈出的“Setup Complete”對話框中點擊“Finish”按鈕，到此安裝已經全部完成。如圖7。

圖7

：在安裝過程中你可以點擊“Back”按鈕回到上一級對話框，點擊“Cancel”，在彈出的“Exit Setup”對話框中點擊“Exit

 Setup”按鈕退出安裝程序。

第三章 菜單與窗口

3.1 界面介紹

主界面由五部分組成：

主菜單

主工具條

資源管理窗口

視圖窗口

系統信息與事件日志窗口

圖8



3.2  菜單介紹

主菜單由文件、視圖、管理、窗口、幫助組成；文件菜單由新建、打開、保存、另存、打印、打印設置、退出組成；視圖菜單由Ping窗口（暫不能用）、資源管理窗口、系統信息/事件日志窗組成；管理菜單由設置定時查詢間隔（設定自動刷新的時間間隔，單位為`10秒）、用戶管理（管理用戶權限，超級用戶可增刪用戶等，其它用戶無權使用）。

圖9



3.3  主工具條介紹

主工具條主要由新建、打開、保存、另存、打印、打印設置、關閉、開始/結束自動刷新等組成。

圖10

第四章  使用方法介紹

4.1 登錄

在您安裝程序的目錄（默認時在“C：\Program Files\china\NetGuard”）啟動NetGuard軟件將出現用戶登錄窗口，請求輸入用戶名和口令(默認時超級用戶名為“admin”，口令為“admin”)，如圖1所示，如果輸入用戶或口令不正確將無法退出程序。登錄時可根據需要選擇不同的操作權限(以下都以超級管理員的身份進行)。

圖11



4.2  建立IDM120管理對象

4.2.1 設定網絡

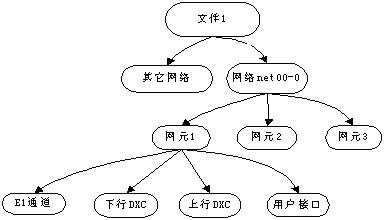

登錄成功后，進入管理主窗口，選中“Tree From”對話框的“文件1”，在鼠標右鍵菜單中有“增加網絡”，在此您可以增加自己的網絡(默認時,已經為您建好了網絡“NET00-0” )。選中“NET00-0”，點鼠標右鍵，點擊彈出菜單中的“對象屬性”。在網絡對象屬性當中：網絡類型選擇“SNMP Express”； 通訊端口要選擇當前PC機使用的COM口（如COM1）；“源地址”是指與PC連接的ADM120主機站址，可以從0到32（如1號站 連接PC）。設置完成后單擊“OK”。

圖12

4.2.2 設定網元

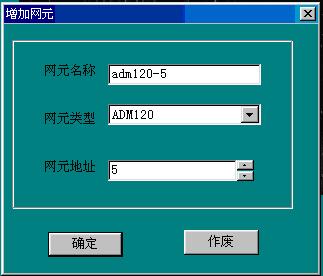

按所需要的網絡配置增加網元（每臺設備都是一個網元,默認時，已經菜單中的”對



圖13

選中網元“adm120-1”,在右鍵菜單中的對象屬性中設置網元對象屬性，在這里僅僅地址更改生效，網元名稱與網元類型的更改無效。

網元的視圖窗口如下圖14所示：

4.3   各個管理模塊的功能說明

4.3.1  主機設備狀態查詢與設置功能

在樹型目錄直接選中需要查詢的主機，如圖14 所示：

圖14



l  設置介紹:

 時鐘模式有四種:主時鐘、外部時鐘、E1口抽時鐘、同步用戶口抽時鐘。對于adm120來說，在機子中已內置了一個高精度時鐘源，所以用戶想設為主時鐘的網元，應該設置為“外部時鐘“，并且整個網絡中只能有一個主時鐘。而其網元只能設為E1口抽時鐘或同步用戶口抽時鐘，同步用戶口有V.35、V.24等數據通道。

4.3.1.1網管通道選擇：可以選擇E1通道的0時隙或1時隙。

4.3.1.2網管拓撲參數有四種：

 1) 單方向，僅用第一個E1通道傳網管；

 2) 雙方向，用第一、二個E1通道傳網管；

 3) 三方向，用第一、二、三個E1通道傳網管；

 4) 四方向，用第一、二、三、四個E1通道傳網管；

4.3.1.3 CRC使能：可由網管對CRC進行禁用或使用。



 注意事項：

以上設置對”經濟型IDM-120P”不起作用

網絡拓撲參數與實際使用E1支路數相同。

當主機為從站，必須設置從第幾個E1支路為抽取時鐘。

當返回信息與設置信息一致時說明設置已經生效。

4.3.2   四個E1支路狀態查詢與設置功

在“TreeForm”中，選中“E1通道”，視圖窗口顯示如圖15



圖15

l 配置介紹：

配置E1模式， A、B、C、D選任幾路（打勾），然后點“配置E1模式”就完成了配置。被選中的E1通道表示采用PCM31方式，它不傳送信令（第16時隙）；否則在第16時隙傳送的是信令。

輸出的四個E1通道告警可以被屏蔽掉（選中、配置即可）。

詢問E1模式，可以查看以上設置是否成功，一旦返回信息與配置信息一致，則說明配置已經生效。

返回狀態信息，返回的是E1通道的告警狀態，燈亮則表示有告警。各告警信息的意義如下：

LOS：   表示信號丟失告警，‘1’為告警。

AIS：   表示遠端告警（即，接收的線路全1告警）；

LOF：   表示幀失步；

RAL：   表示對告碼A1；

LOSMF：表示信令復幀失步告警；

CRCI：  表示CRC-4校驗錯告警；

LOCMF：表示復幀失步告警；

4.3.3  交叉連接矩陣（DXC）的查詢與設置功能

4.3.3.1 雙擊下行DXC，背景顏色變藍后，視圖窗口顯示如圖16。

圖16



初始化： 使整個視圖窗口處于初始狀態（圖六即為初始狀態）。

打開：   打開已經保存的配置方案（已有4種常用配置方案）。

保存：   可以把已設置好的方案存檔，以方便下一次使用。

配置DXC信息： 把已經配置好的交叉連接配置到設備。

詢問DXC信息： 可以查詢設備上的交叉連接情況，可驗證配置是否生效。

同軸電纜輸入A、B、C、D代表四路E1，各路E1有0-31時隙輸入，

背板總線輸出1、2、3、4 代表下行DXC 四組總線，各總線有0-31時隙輸出。



4.3.3.2 雙擊上行DXC，背景顏色變藍后，視圖窗口顯示如圖17。



圖17



初始化： 使整個視圖窗口處于初始狀態（圖六即為初始狀態）。

打開：   打開已經保存的配置方案（已有4種常用配置方案）。

保存：   可以把已設置好的方案存檔，以方便下一次使用。

配置DXC信息： 把已經配置好的交叉連接配置到設備。

詢問DXC信息： 可以查詢設備上的交叉連接情況，可驗證配置是否生效。

配置方式，與下行DXC配置同理。



背板總線輸入1、2、3、4 代表上行DXC 四組總線，各總線有0-31時隙輸入。

同軸電纜輸出A、B、C、D代表四路E1，各路E1有0-31時隙輸出，



4.3.4  背板總線與用戶業務接口的查詢與設置功能

用戶業務接口，背景顏色變藍后，視圖窗口顯示如圖18。



圖18



初始化：       使整個視圖窗口變為初始狀態；

打開：         打開已有的配置方案（已配置3種方案）；

保存：         保存當前方案；

選擇直通：     信號未經過插卡直接環回（直通時）；

配置內置接口： 指配置V24與N*64接口；

詢問內置接口： 查詢內置接口的配置情況；

配置用戶時隙： 配置背板總線1、2、3、4 下行DXC 四組0-31時隙與插槽的連接；

詢問用戶時隙： 詢問背板總線1、2、3、4 下行DXC 四組0-31時隙與插槽的連接；

配置控制信息：

詢問控制信息：

詢問插卡類型： 詢問插槽上插卡的類型，有V24、音頻卡、局端卡、遠端卡等。

 內置接口配置：

      使用項為 0 表示該鏈路不使用，1為使用；

總線數對應四組背板總線，時隙數為實際起始時隙;

數量：對應多時隙卡的帶寬。

 說明： 雙擊插槽圖標可以得到每個插槽的詳細信息；

1、2、3、4四組0-31時隙 代表背板總線（DXC）相對應接口。

A、B、C、D代表從1-15槽位30路64K業務對應的時隙。

V24代表擴展內置接口四路V24手動設置時隙項。

N*64代表擴展內置接口四路V35或10BaseT卡手動設置時隙項。



第五章 典型配置舉例

5.1 四話一網對通

5.1.1 我們來看兩臺經濟型互接的例子，連接圖如下圖所示：



圖19



5.1.2 現在我們設置設備1為主站（第一站），設備2為從站（第二站），用串口1，并且網管線插在1 站上，則其設

置如下，網管對象屬性如圖20

圖20

5.1.3 第一個網元（設備1）的網元對象屬性如圖21，第二個網元（設備2）如圖22所示。

圖21

圖22



5.1.4

第一網元（設備1）的視圖窗口設置如圖23,第二網元（設備2）的視

圖窗口設置如圖24，但是由于第二網元為經濟型IDM，所以第二網元設置并不生效，此中寫出僅作為其它情況時的參考

。



圖23



圖24



5.1.5

E1通道設置如圖25,當用于傳話音等有信令的信號時都應該采用PCM30模式,除非在特殊情況下，輸出一般不屏蔽。



圖25



5.1.6 下行總線配置如圖26，信號從同軸電纜的第一路輸入，再分成一路信令信號（第16時隙）、一路網管信息（第0時隙）和30路信號，30路信號分成四組送入后板四根總線，再送往每一塊卡；上行總線正是此逆過程，如圖27。

圖26

圖27

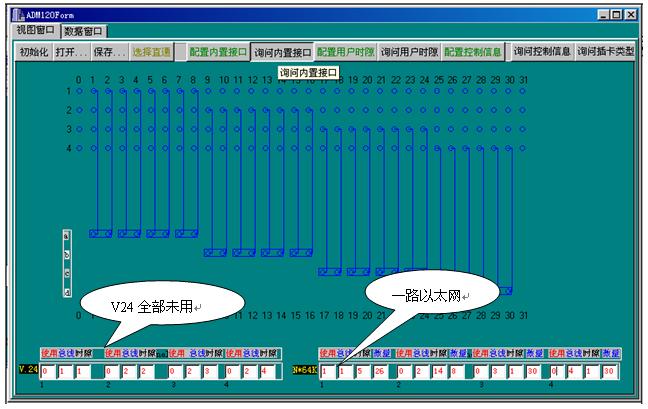

5.1.7 用戶接口配置如下圖28所示，圖中配了一塊以太網和用二塊電話卡。

圖28



 注意：

電話卡占用了前四個時隙,第5時隙之后的26個時隙全部為以太網使用。

用戶接口配置與插卡沖突時，存在一個優先級，它是V24>N*64K>插卡；

N*64K分配到的時隙必須是連續的時隙；

用戶接口配置必須是在上行/下行配置的基礎之上進行。

兩臺IDM設備的E1通道、上行DXC、下行DXC、用戶接口配置相似，只要各種卡相對應就可以完全一樣，在這里就不重復了）。



5.2  四話一網，一臺主站，四臺從站

我們來看四話一網，一臺主站，四臺從站的例子，連接（設備3-5的電話未畫出），值得注意的是作為從

站的四個站點都應用第一個2M，以便提取時鐘。



現在我們設置

設備1為主站（第一站），其它設備為從站，用串口1，并且網管線插在1 站上，則其設置如下，網管對象屬性如圖

21�，F在在默認的基礎上（四個網元）增加一個網元，如圖30。

圖30

第一個網元（設備1）的網元對象屬性如圖21，第二個網元（設備2）如圖22所示，第三個至第五個與第二個網元類似。

第一網元（設備1）的視圖窗口中的設置如圖31(如果不是經濟型產品時)，第二網元（設備2）的視圖窗口設置如圖24，第三至第五也與第二個類似，注意，對由經濟型PCM120而言，此中的各項無效。

圖31



每個網元的E1通道設置如圖25,當用于傳話音等有信令的信號時都應該采用PCM30

模式,不在特殊情況下輸出一般不屏蔽。

每個網元的

下行總線配置如圖26，信號分別從四個同軸電纜輸入，分別送入后板四根總線，再送往每一塊卡；上行總線正是此逆

過程，如圖27。

設備1的用戶接口配置如下圖32所示，圖中配了四塊以太網和八塊電話卡。



圖32

  設備2

至設備5的用戶接口配置如圖28所示，可參考四話一網對通的有關設置，圖中配了一路以太網和二路電話卡。到此四話

一網，一臺主站，四臺從站的設置也就完成。
